自动C purlin卷成型机

自动C80-300 purlin卷成型机    单击此处检查视频：

自动C purlin卷成型机

1.自动C purlin卷成型机的米头功能

C Purlin机器自动更换类型的优点如下：

1.生产不同的purlin尺寸，而无需更改滚筒或垫片。

2.不需要更换切割机的尺寸。

3.操作，低维护成本

4. Infinite尺寸（机器范围内的任何尺寸），有助于节省材料

5. Purlin Web侧和法兰侧的任何位置的拳头孔

2. c purlin滚动机器的详细图像

机器零件

         1）C purlin机平整设备  品牌：   BMS原始：

中国

2）C Purlin机器打孔系统

带有3个圆柱体（单个孔的一个环和2个圆柱体用于双孔。

3）C Purlin机辊

由高质量轴承钢GCR15，CNC车床，热处理制造的滚筒。

使用黑色处理或硬晶状涂料以进行选择。

使用喂养材料指南，通过焊接400＃H型钢的身体框架

4）c purlin机液压前切割器

5）c purlin机后切割机

无需更换不同尺寸的切割器，

由高质量模具钢CR12和热处理制成
由高质量30mm钢板制成的切割机框架通过焊接制成

预击和预切口，停止打孔，停下来切割

液压电机：7.5kW，液压范围：0-16MPA

5）C Purlin机器样品显示

5）C Purlin机器Decoiler

ManualDecoiler：一组

非动力，手动控制钢线圈内孔收缩并停止

最大限度。

        进食宽度：500mm，线圈ID范围470mm±30mm

容量：最大。

3顿

配备3吨液压脱油器

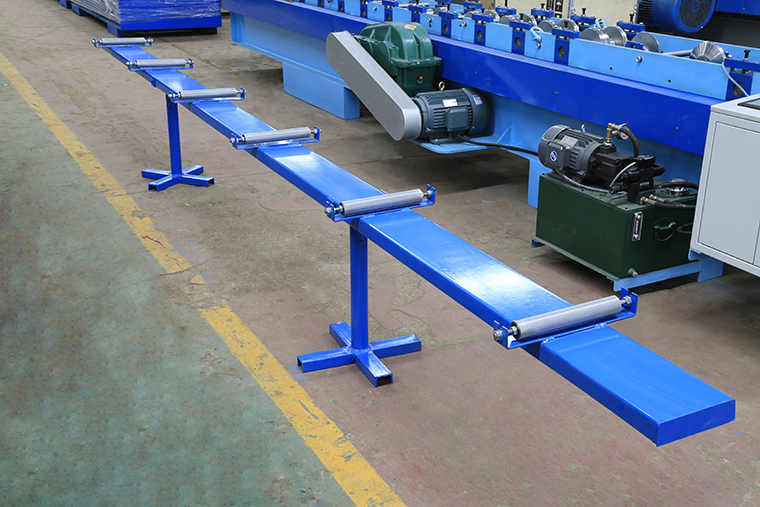

6）C Purlin出口架

无动力，一个单位

C Purlin卷板机的其他细节

适用于厚度1.5-3.0mm的材料 制造的轴由45＃，主轴直径=φ90mm，精密加工

电动机驾驶，齿轮变速箱，形成16个滚筒和7个滚筒，用于拉直和平整

主电动机= 18.5kW，频率控制。  形成速度约18m/min

PLC控制系统（触摸屏装：德国Schneider Electric/Taiwan Weinview，

逆变器品牌：

芬兰VOCAN/台湾三角洲/Alpha，编码器品牌：日本Koyo/Omron）

只需在借助于手动方向盘调整所需的网络，高度和唇

位置时钟（具有可轻松操作的数字显示），

然后在触摸屏上输入所需的生产数据。

完成所有工作只需要5-10分钟。

无需更换滚筒，垫片或切割机

就像传统的旧式机器一样（每种生产尺寸更改需要超过45分钟）。

结合：PLC，逆变器，触摸屏，编码器等

剪切长度≤±2 mm

控制电压24V

用户的手册英语

C80-300 Purlin滚动机器的售后服务机器

1. Purlin卷成型机C80-300的保修

是客户接收机器的一年。

在一年之内，我们将免费将替换零件免费提供给客户。

2.我们为机器一生提供技术支持。

3.我们可以派我们的技术人员以额外的费用安装和培训客户工厂的工人。

贸易条款

1.最小订单数量（MOQ）：1件

2.交货时间：大约45个工作日

3.加载港：Xiamen港
