CZ Purlin卷成型机 （C＆Z Purlin Line）CZ100-300

单击此处检查视频：   CZ Purlin卷成型机  Purlin Mill（C＆Z Purlin Line）

1. Main的特征 CZ Purlin卷成型机 （C＆Z Purlin线）

优势 CZ Purlin卷成型机 （C＆Z Purlin行）如下：

1.生产不同的purlin尺寸，而无需更改滚筒或垫片。

2.审理设计，无需更换尺寸的切割器。

3.易于操作，低维护成本

4. Infinite尺寸（机器范围内的任何尺寸），有助于保存材料

5. Purlin Web侧和法兰侧的任何位置的拳头孔

2.详细图像  CZ Purlin卷成型机 Purlin Mill（C＆Z Purlin Line）

机器零件

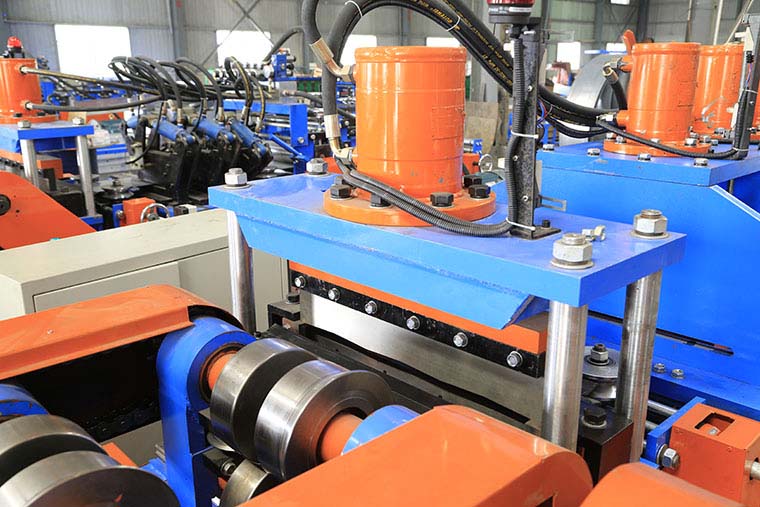

1）CZ Purlin机器打孔系统

品牌：BMS原始：中国

带有3个圆柱体（单孔的一个环和2个圆柱体）或5孔（用于太阳能行业很受欢迎）。

        2)CZ Purlin卷成型机 Purlin Mill（C＆Z Purlin Line）辊

由高质量轴承钢GCR15/模具钢CR12（= D3钢），CNC车床，热处理制造的滚筒。

长期工作寿命具有硬晶状涂层或黑色处理。

使用喂食材料指南，由450＃H型钢制成的车身框架通过焊接

3）CZ Purlin机器控制柜

PLC控制系统（逆变器品牌：Schneider Electric/ Siemens/ Taiwan Delta，

编码器品牌：日本Koyo/Omron）

C Purlin和Z Purlin之间的互换：通过手动更改，

一切都只需5-10分钟即可完成。但是从C100-300或Z100-300，

通过PLC系统更改大小：自动更改：仅按触摸屏上的按键进行转换

（在触摸屏上输入所需的生产数据），

机器将控制数量和打孔，自动切割长度。

结合：PLC，逆变器，触摸屏，编码器等

剪切长度的公差≤±2 mm

控制电压24V

        4) CZ Purlin卷成型机 Purlin Mill（C＆Z Purlin Line）前切割装置

CZ Purlin机器由高质量模具钢CR12（D3钢）制成的cz孔机，并用热处理

由高质量30mm钢板制成的切割机框架通过焊接制成

        5) CZ Purlin卷成型机 Purlin Mill（C＆Z Purlin Line）Decoiler

手动Decoiler：一组

非动力，手动控制钢线圈内孔收缩并停止

最大限度。

进食宽度：500mm，线圈ID范围470mm±30mm

容量：最大。

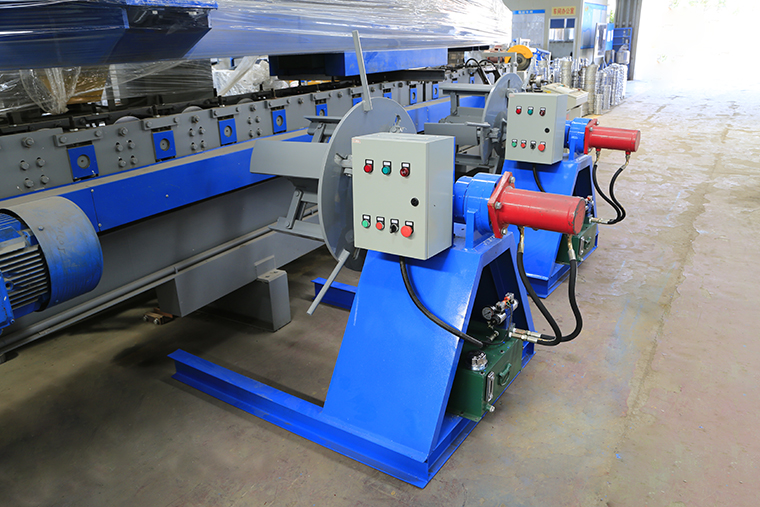

        6)5顿         配备5吨液压脱油器

CZ Purlin卷成型机

Purlin Mill（C＆Z Purlin Line）出口架         未驱动的TWP单元，上面有滚筒，以使完成的Purlins轻松移动。 其他细节

CZ Purlin卷成型机

Purlin Mill（C＆Z Purlin Line）

适用于厚度1.0-3.0mm的材料

制造的轴由45＃，轴直径=φ90mm制造

（更大的轴，以确保稳定长时间工作并且不进行弯曲或转换），精密加工

电动机驾驶，齿轮链变速箱，形成15个滚筒和4个用于拉直和平整的滚筒

主电动机= 22kW（更高速度的功率更大），频率控制。

形成速度约18m/min 液压电机：11kW（强大切割的更大功率），液压压力范围：0-16MPA 用户手册英文

后销售

CZ Purlin卷成型机

Purlin Mill（C＆Z Purlin Line）

1。CZ100-300的保修

客户接收机器后是18个月。

在1。5年之内，我们将免费提供替换零件到客户。

2。我们为机器一生提供技术支持。

3。我们可以派我们的技术人员以额外的费用安装和培训客户工厂的工人。

贸易条款

1。最小订单数量（签）：1件

2。交货时间：大约45个工作日

3。加载港：Xiamen港口

4。付款类型：通过T/T或L/C

5。出口到Neraly 50个国家和地区：台湾，英国，法国，爱尔兰，希腊，澳大利亚，美国，墨西哥，墨西哥，
