平锚 GME 平锚是板锚的替代品。 主要用于混凝土提升强度超过 25N/mm2 的构件

板升降脚锚,也称为升降脚锚,是一种多功能锚,可用于背带和运输

  • 产品详情

安装锚



平安锚


GME平锚是板锚的替代品。

主要用途是在元件中具有混凝土强度,升降超过25N / mm2

板升降脚锚,也称为升降脚锚,是一种通用的锚,可用于背带和运输薄面板。该锚也可用于竖立面板。其主要应用是薄壁的混凝土元件,从水平升降到垂直位置。锚杆的特殊形状可防止混凝土裂缝。这种锚通常与额外的增强一起使用,这是倾斜和转动操作所必需的。通过添加四个18“长度的#4螺钉,可以增加锚的安全工作负载,如草图所示。由于其容量和低成本,这些锚点通常用于板/面板中。可用普通或热浸出的镀锌镀层可用。

加载组 轴向载荷 代码 尺寸(mm)
H W T L
2.5 1.4 GME2005014065 65 30 6 70
2.5 2.5 GME2005025075 75 30 10 94
5.0 3.0 GME2005030090. 90 40 10 100.
5.0 4.0 GME2005040110 no 40 12 100.
5.0 5.0 GME2005050125 125. 40 15 105.
10.0 5.3 GME2005053150. 320. 60 12 120.
10.0 7.5 GME2005075170 170. 60 16 120.
10.0 10.0 GME2005100200 200. 60 20 120.
26.0 12.5 GME2005125220 220. 80 20 200.
26.0 17.0 GME2005170270 270. 80 25 200.
26.0 22.0 GME2005220310 310. 120. 30 200.

其他不同的长度和负载能力可根据要求提供。

安全系数为3:1。

可应要求提供不锈钢304(A2)/ 316(A4):提供黑色(B)/镀锌(Z.P)/热浸浸镀锌(H.D.G)。



双孔锚


·用于从倾斜桌和跳闸面板上剥离面板

·也适用于不能用其他锚固件或由轻质混凝土构造的面板保持的高张力载荷

·安全工作负载高达10吨

·基于3:1安全系数

加载组 轴向载荷 代码 尺寸(mm)
L W T D
2.5 1.4 GME2001014090 90 30 6 14
2.5 2 GME2001020090 90 30 8 14
2.5 2.5 GME2001025090 90 30 10 14
5 3 GME2001030120 120. 40 10 18
5 4 GME2001040120 120. 40 12 18
5 5 GME2001050120 120. 40 15 18
10 5.3 GME2001053160 160. 60 12 26
10 7.5 GME2001075160 160. 60 16 26
10 10 GME2001100170 170. 60 20 30
26 14 GME2001140240 240. 80 20 35
26 17 GME2001170300 300 80 25 35
26 26 GME2001220300. 300 120. 30 65



环升降板锚


·用于薄壁单位的面部和背部升降机。

·低调,宽,扁平的底座

·安克雷奇

·水平板焊接到底部给出

·在剥离,处理和勃起应用中产生高的拉出强度。

·基于4:1安全系数

加载组 轴向载荷 代码 尺寸(mm)
H W f e
2.5 1.4 GME2007014005 55 30 8 80
2.5 2.5 GME2007025080. 80 30 8 80
5 5 GME2007050120 120. 40 10 100.
10 10 GME2007100160 160. 60 12 140.



掉落锻造脚锚


GME掉落锻造脚锚是一种高强度,热锻锚。

·用于从倾斜桌和跳闸面板上剥离面板

·也适用于不能用其他锚固件或由轻质混凝土构造的面板保持的高张力载荷

·安全工作负载高达10吨

·基于4:1安全系数

加载组 轴向载荷 代码 尺寸(英寸)
L W T
2.5 3900. GME2102025321 3-1 / 2 1-1 / 4. 3/8 1
2.5 4400. GME2102025400. 4 1-1 / 4. 3/8 1
2.5 4400. GME2102025421 4-1 / 2 1-1 / 4. 3/8 2
2.5 4510 GME2102025521 5-1 / 2 1-1 / 4. 3/8 2
2.5 5500. GME2102025634 6-3 / 4. 1-1 / 4. 3/8 2
5.0 4400. GME2102050312 3-1 / 2 1-1 / 2 5/8 1
5.0 6200. GME2102050412 4-1 / 2 1-1 / 2 5/8 2
5.0 8800. GME2102050512 5-1 / 2 1-1 / 2 5/8 2
5.0 11000. GME2102050912 9-1 / 2 1-1 / 2 5/8 2
10.0 6200. GME2102100434 4-3 / 4. 2-1 / 2 3/4 1
10.0 8500. GME2102100512 5-1 / 2 2-1 / 2 3/4 1
10.0 12500. GME2102100-7 7 2-1 / 2 3/4 2
10.0 22000. GME2102100-10 10 2-1 / 2 3/4 2



板升降锻造锚


锻造架构专门设计用于为垂直边缘提升提供更大的提升能力。锚固件被伪造,以提供20%的安全工作负载。锚的头部设计有锚杆头上的两个突起或“耳朵”,其提供对混凝土剥落的保护。这些突起限制了侧向拉动期间的环离合器旋转。结果,横向力直接传递到锚的边缘而不是混凝土。锚固件可用普通或热浸出的镀锌饰面。

加载组 轴向载荷 代码

尺寸(英寸)
L W T
2.5 6000. GME2104-2.5 8 2 3/8
5.0 12000. GME2104-5.0 10-3 / 8. 2-1 / 2 5/8
10.0 20000 GME2104-10.0 12-3 / 4. 3-3 / 4. 3/4



用剪切板搬降架锻造架架


GME车队升降滴锻造架架架剪切板架消除了剪切杆的需求。

加载组 轴向载荷 代码 尺寸(mm)
L W T
2.5 6 GME2105-2.5 8 2 3/8
5.0 12000. GME2105-5.0 10-3 / 8. 2-1 / 2 5/8
10.0 20000 GME2105-10.0 12-3 / 4. 3-3 / 4. 3/4



传播锚


扩散锚是非常通用的。它在薄面板和板坯中提供了一种有效的锚地。对于特殊应用,通过利用额外孔可以与扩散锚组合额外的加强件。

负载范围0.7t至22.0t

安全因素:3:1

加载组 轴向载荷 代码 尺寸(mm)
L W T d
2.5 1.4 GME20030I4110 110. 30 6 14
2.5 1.4 GME2003014160 160. 30 6 14
2.5 2 GME2003020130 130. 30 8 14
2.5 2 GME2003020160 160. 30 8 14
2.5 2 GME2003020210 210. 30 8 14
2.5 2.5 GME2003025150 150. 30 10 14
2.5 2.5 GME2003025200. 200. 30 10 14
2.5 2.5 GME2003025250 250. 30 10 14
5 3 GME2003030160 160. 40 10 18
5 3 GME2003030200. 200. 40 10 18
5 3 GME2003030280 280. 40 10 18
5 4 GME2003040180 180. 40 12 18
5 4 GME2003040240 240. 40 12 18
5 4 GME2003040320 320. 40 12 18
5 5 GME2003050180 180. 40 15 18
5 5 GME2003050240 240. 40 15 18
5 5 GME2003050400 400 40 15 18
10 5.3 GME2003053220 220. 60 12 26
10 5.3 GME2003053260 260. 60 12 26
10 5.3 GME2003053340 340. 60 12 26
10 7.5 GME2003075260 260. 60 16 26
10 7.5 GME2003075300 300 60 16 26
10 7.5 GME2003075420 420. 60 16 26
10 10 GME2003100300. 300 60 20 26
10 10 GME2003100370 370. 60 20 26
26 10 GME2003100520 520. 60 20 26
26 14 GME2003140370 370. 80 20 35
26 14 GME2003140460 460. 80 20 35
26 22 GME2003220500. 500. 80 25 35
26 22 GME2003220620 620. 80 25 35



单方面勃起锚


GME单侧勃起锚点是与勃起锚的类似应用。

与勃起锚定,单侧勃起锚定只能在一个方向上进行负载。其形状使其特别适用于薄部件。

提供半圆形凹口,用于配合转弯钢筋。

安全因素:3:1

加载组 轴向载荷 代码 尺寸(mm)
L W T
2.5 1.4 GME2004014200 200. 40 6
2.5 2.5 GME2004025230 230. 40 10
5 4 GME2004040270 270. 55 12
5 5 GME2004050290 290. 55 16
10 7.5 GME2004075320 320. 80 16
10 10 GME2004100390 390. 80 20
26 12.5 GME2004125500 500. 114. 20
26 17 GME2004170500 500. 114. 25
26 22 GME2004220300 500. 114. 30



三明治面板锚


GME Sandwich Panel Anchor专门设计用于预制夹层面板。

安全因素:3:1

轴向载荷 代码 尺寸(mm)
L W T
2.5 GME2006025250 250. 40 10
5 GME2006050300 300 60 16
7.5 GME2006075350 350. 80 16
10 GME2006100350 350. 80 20
17 GME2006170400 400 100. 20



勃起锚点


勃起锚定特殊形状的锚定头意味着俯仰/转动载荷由锚而不是混凝土。这有助于防止混凝土的玲。锚固件被缺口以帮助放置在俯仰/转动操作中所需的额外增强件。

负载范围1.4t至22.0t

加载组 轴向载荷 代码 尺寸(mm)
L W T
1.25 1.25 GME2002-1.25 120. 30 6
2.5 1.4 GME2002014200 200. 55 6
2.5 2.5 GME2002025230 230. 55 10
5 4 GME200204020. 270. 70 12
5 5 GME2002050290. 290. 70 16
10 7.5 GME2002075320 320. 95 16
10 10 GME2002100390 390. 95 20
26 12.5 GME2002125500 500. 148. 20
26 17 GME2002170500 500. 148. 25
26 22 GME2002220300. 500. 148. 30



X-Boot勃起锚


对于水平到垂直边缘升降机和薄壁单元的剪切旋转。

·专门设计的头部为剥落提供了额外的保护

·用于将剪切和张力施加到锚点的升降机

·专门设计的机身允许所有加固

·提供2T,4T或8T的容量

·基于4:1安全系数优越设计,锚杆头上的两个钢突起或“耳朵”为剥落提供了额外的保护。这些耳朵拥抱环离合器的任一侧,限制侧向拉动期间的旋转。结果,横向力直接传递到锚定的边缘而不是混凝土。

勃起锚的主体成形为允许完全加强件以用于安全支撑。

锚吨位 离合器ID. 宽度(w) 长度(L) 厚度(t) SWL4:1 SF张力W /张力棒 每种重量

工作负荷增强2000 psi

混凝土张力



分钟。边距 每种重量
# 在。 在。 在。 lb lb lb 在。 lb
2T 2-2.5t. 2 8 3/8 4.000 1.59 4.000 4-1 / 2 0.89
4T 4-5T. 2-1 / 2 9-1 / 2 5/8 8,000 4.20. 8,000 6 1.21
8T 8-10T. 3-1 / 2 13-1 / 2 3/4 16,000 9.30. 8,000 7 1.69



带剪切板的戒指升降架锚


将环升锚的增强功能与勃起锚定的无缝隙性能相结合

·剪切板替换了剪切条的需要,使其更容易安装

·非常适合“A”框架或倾斜桌或升降机不直接

·用于仅需要锚固张力的升降机

·由于长度较短,剪切容量小于标准安装锚点

·锚的头部负载等于由于长度而等于标准的竖立锚

·凸边在不添加材料的情况下构建更好的强度

·提供2T,2.5T,4T,5T,8T,10T容量

·基于4:1安全系数

加载组 轴向载荷 代码 尺寸(mm)
L W T
2.5 2.0 GME2010020200 200. 55 10
5.0 4.0 GME2010040270 270. 70 16
10.0 6.0 GME2010060325 325. 95 16
10.0 8.0 GME2010080325. 325. 95 20



板升架锚


板升式架构专门设计用于水平的垂直边缘升降机和薄壁预制混凝土元件的处理。锚顶部的两个钢突起或“耳朵”提供了对混凝土剥落的保护。这些突起限制了侧向拉动期间的环离合器旋转。结果,横向力直接传递到锚的边缘而不是混凝土。

勃起锚的主体成形为允许完全加强,以确保安全支撑和无截止旋转。勃起锚可用普通或热浸镀锌。

A B C D E F G H J X
2" 8'' 3/8, 1-13 / 16“2-3 / 8” 3-3 / 8- 5/8'' 1'' 1/2'' 3/8“
2-1 / 2“ 10-7 / 16''5/8“ 2-1 / 2“ 3-3 / 16“ 4-7 / 16“ 3/4' 1-1 / 4“ 3/4' 7/16''
3-3 / 4“ 13-1 / 4“ 5/8“ 3-1 / 8“ 4" 5-3 / 4“ 1'' 1-3 / 4“ 3/4“ 5/8“
3-3 / 4“ 13-1 / 4“ 3/4“ 3-1 / 8“ 4" 5-3 / 4- 1'' 1-3 / 4“ 3/4“ 5/8“



板升式架子与剪切板


具有剪切板的板升机架锚固件专门从水平到垂直位置设计专门锻造倾斜预制混凝土元件。一体式剪切板消除了忘记安装所需的剪切杆的任何可能性。

与其他板升式架空锚,两个钢突起或锚杆处的“耳朵”提供防混凝土剥落的保护。这些“耳朵”在侧向拉动期间限制环离合器旋转。结果,直接传输侧向力到锚的边缘而不是混凝土。

勃起锚的主体成形为允许完全加强,以确保安全支撑和无截止旋转。

勃起锚可用普通或热浸镀锌。

加载组 轴向载荷 代码 尺寸(mm)
L W T
2.5 2.0 GME2010020200SP. 200. 55 10
4.0 GME2010040270SP. GME2010040270SP. 70 16 16
10.0 6.0 GME2010060325SP. 325. 95 16
8.0 GME2010080325SP. GME2010080325SP. 95 20 20



板升式架架,带45°头部带剪切板


带有45°头部带剪切板的板式架架锚定设计用于升降边缘以45°角倾斜。工厂安装的剪力板消除了任何额外的剪切钢筋的需求。勃起锚可用普通或热浸镀锌。

P-92-AH车队升降机架锚(吨X长度) 产品代码 预制混凝土板厚度 剪切安全工作负载 张力安全工作负载锚 张力安全工作负载张力棒 A B C D
2吨x 8-1 / 2“长 FL452. 5分钟。 1,750磅。 2,650磅。 2,650磅。 2" 8-1 / 2“ 3/8'' 3-1 / 2''
2吨x 8-1 / 2“长 FL452. 6" 2,150磅 3.850磅。 3,850磅。 2" 8-1 / 2“ 3/8'' 3-1 / 2''
4吨x 11'长 FL454. 6“分钟。 2.400磅。 5,200磅。 5,200磅。 2-1 / 2'' 11'' 5/8“ 4"
4吨x 11“长 FL454. 8'' 3,500磅。 6,200磅。 6,200磅。 2-1 / 2'' 11' 5/8“ 4"
8吨x 13-3 / 4“长 FL458. 8“分钟。 3,500磅。 7,500磅。 7,500磅。 3-3 / 4'' 13-3 / 4'' 3/4' 5-3 / 8''



车队升降夹芯板架设锚

车队升降机夹芯板架构锚固锚固锚固件竖立预制,绝缘夹层面板,最小的绝缘损失,设计用于2“×2”×2“,3”×2“×3”和2“×2 “×4”厚绝缘夹层面板。锚的设计允许它均匀地分配到混凝土中的锚载荷。这是通过使用每三明治面板锚的两个特殊弯曲的钢筋来实现的。夹层面板架设锚,其独特锚固头部形状与两个弯曲的钢筋组合,将锚的剪切和张力均匀地转移到每个混凝土中。通过锚的顶部孔和第二圈置于锚的底部孔中的一个弯曲钢筋。钢筋延伸锚点进入混凝土的顶部和底部。这两个特殊弯曲的钢筋必须与夹层面板架空锚一起使用,以实现所示的安全工作负载。

车队升降夹芯板竖立锚固带剪切板的设计和动作在没有剪切板的情况下,除了整体上方,剪切板在2“厚时,剪切板的内置剪切板具有剪切片。 。

加载组 轴向载荷 代码 尺寸(mm)
2.5 2.5 GME2008025100 100. 50 10
5 5 GME2008050180 180. 63.5 16
10 10 GME2008100180 180. 90 20
10 10 GME2008100340 340. 90 20
2.5 2.5 GME2008025100SP. 100. 50 10
5 5 GME2008050180SP. 180. 63.5 16
10 10 GME2008100180SP. 180. 90 20
10 10 GME2008100340SP. 340. 90 20



蝴蝶型夹心面板竖立锚与剪切板


GME蝴蝶式夹层面板安装锚固锚固锚固件为矿床竖立预制,绝缘夹层面板含有分钟。失去绝缘。锚定使用标准凹部和环离合器。伪造的翼翼夹心面板。带剪切板的锚固件在设计中具有类似的功能,但提高了剪切容量。

·基于3:1安全系数

加载组 轴向载荷 代码 尺寸(mm)
A B C
5 4 GME2009040100 100. 89 16
10 8 GME2009040150 150. 89 16
10 8 GME2009080150 150. 120. 20
5 4 GME2009040100SP. 100. 89 16
5 4 GME2009040150SP. 150. 89 16
10 8 GME2009080150SP. 150. 120. 20



板升力H锚


板升机H锚设计简洁。它提供了卓越的强度,用于提升和处理预制元件,可以用面板以薄为3“。在浇注混凝土后,锚可以在形式或”湿套“中预设。

H锚是可用于背汽提的最强且最经济的预制升降锚。 H型锚在普通和热浸的镀锌表面上提供。

产品代码 A B C D 最小平板厚度 每种重量
FL523 1.25'' 2.30'' 0.35'' 0.56“ 3" 0.28磅。
FL524. 1.25'' 3.30'' 0.38'' 1.44'' 4" 0.36磅

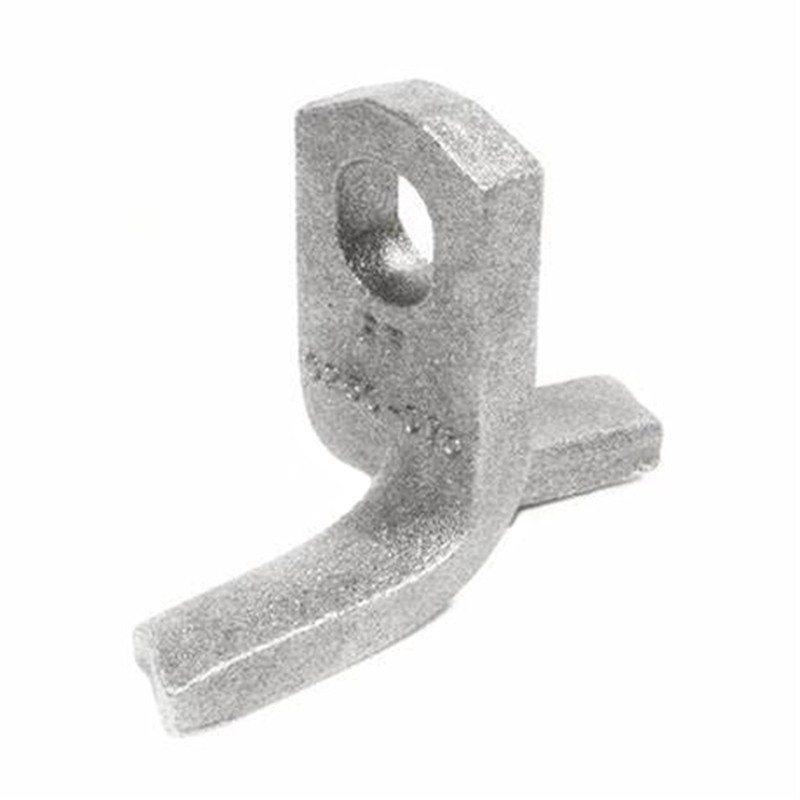

板升降锚

板升锚是一个非常有效的锚。该锚固件用于剥离和架构悬挂和/或剪切载荷(薄板中的边缘剪切除外)。由于其脚踏设计,L锚度为其尺寸产生极高的拉出强度。可以放置在面部,背部或较厚的面板边缘上,允许背部剥离并从水平旋转到垂直。锚固件可用普通或热浸出的镀锌光洁度。该锚固需要使用2/5吨范围环离合器和2/3吨载荷范围凹陷塞。

板升L锚(吨X长度) 产品代码 预制混凝土板厚度 最小边缘或角距离 剪切安全工作负荷 张力安全工作负荷 A B C D
1吨x 4“长 FL050 5分钟。 12“ 2,000磅。 2,000磅。 1-1 / 4“ 4" 1-7 / 16“ 3/16“



锻造脚架锚


·适用于水平垂直边缘升降机和薄壁单元的剪切旋转

·专门设计的头部为剥落提供了额外的保护

·专门设计的机身允许完整的加固

·在2.5T,5T,10T容量中提供

·基于4:1安全系数

锚杆头上的卓越设计两个钢突起或“耳朵”为剥落提供了额外的保护。这些耳朵拥抱环离合器的任一侧,限制侧向拉动期间的旋转。结果,横向力直接传递到锚定的边缘而不是混凝土。勃起锚的主体成形为允许完全加强,以确保安全支撑和无截止旋转。

加载组 轴向载荷 代码 尺寸(英寸)
L W T
2.5 5500. GME2103-2.5 6-1-8 2 3/8
5.0 11000. GME2103-5.0 9-1 / 2 2-1 / 2 5/8
10.0 22000. GME2103-10.0 12 3-1 / 2 3/4
