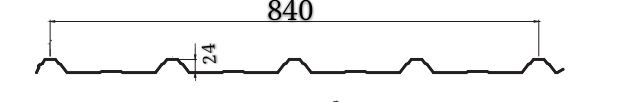

YX24-840屋顶面板成型机

YX24-840屋顶面板卷成型机 1. Main的特征 YX24-840屋顶面板机

滚动机器

屋顶机器的优点如下：

1.高昂的成本，重量轻，强度很高，建筑周期短，并重新循环使用

2.材料，无浪费。

3.操作，低维护成本

4. Infinite尺寸（机器范围内的任何尺寸），有助于节省材料

5. Purlin Web侧和法兰侧的任何位置的拳头孔

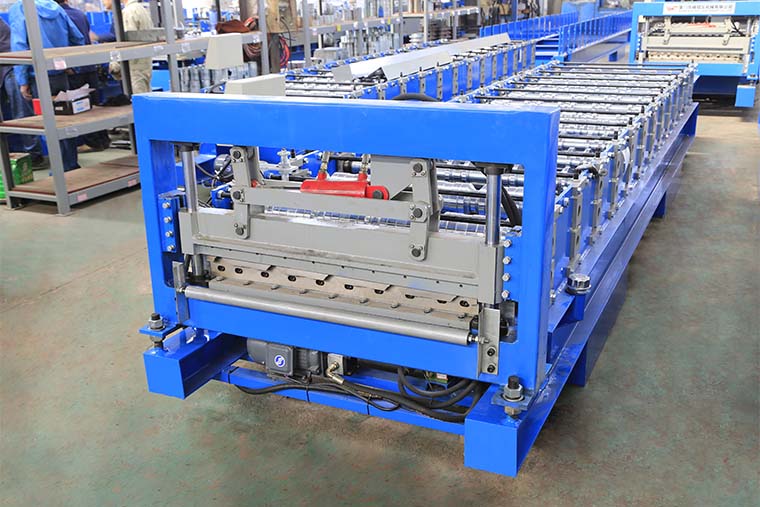

2. YX24-840屋顶面板组成机器的图像

        1)    机器零件

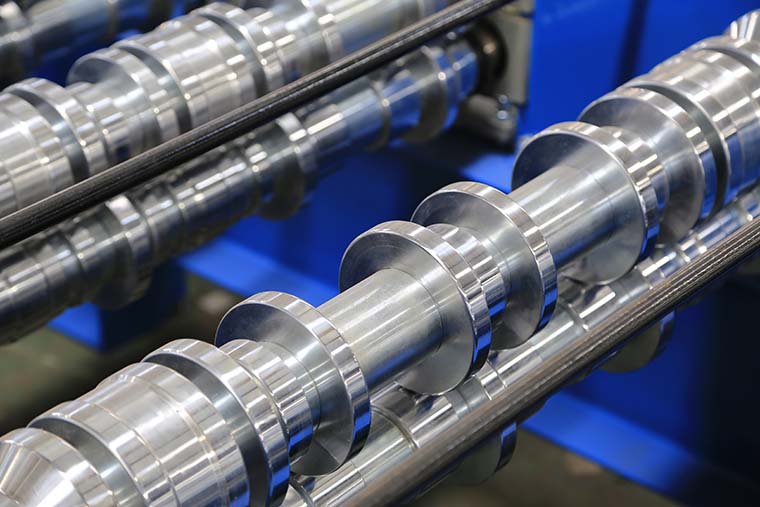

YX24-840屋顶面板机辊          品牌：  BMS     原来的：

中国

由高质量45＃钢，CNC车床，热处理制造的滚筒。

使用黑色处理或硬晶状涂料以进行选择。

        2)  300＃H型钢的车身框架通过焊接

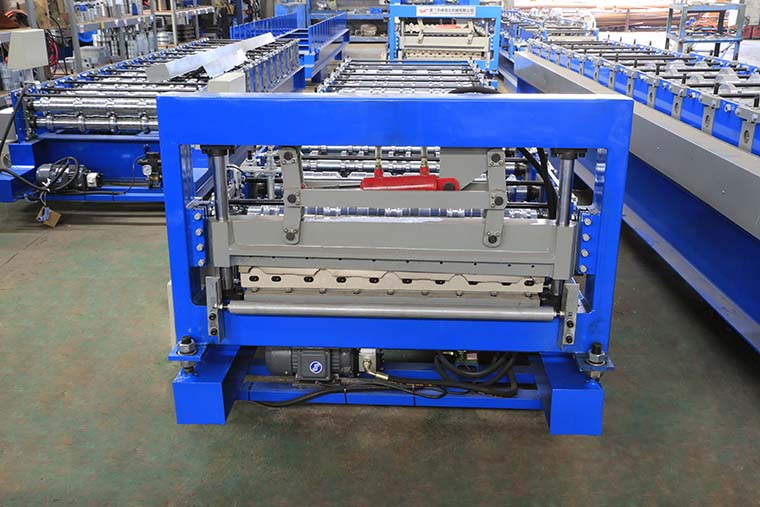

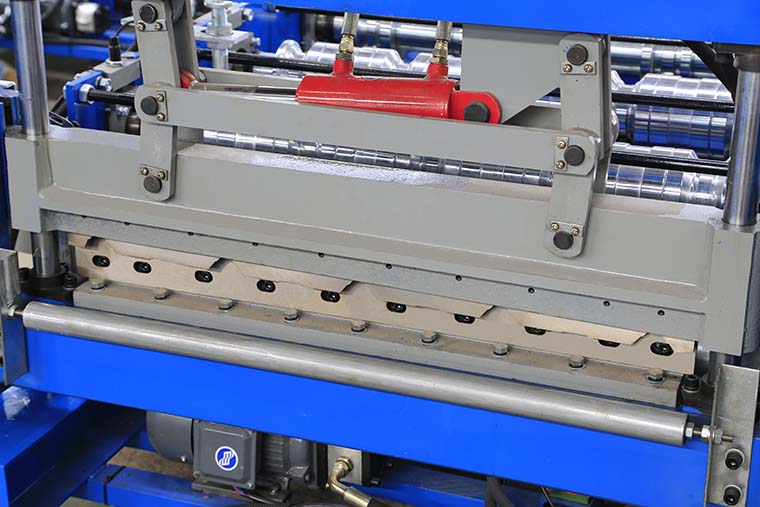

YX24-840屋顶面板机邮政切割机

由高质量模具钢CR12和热处理制成
由高质量20mm钢板制成的切割机框架通过焊接制成

        3) 液压电机：2.2kW，液压范围：0-16MPA

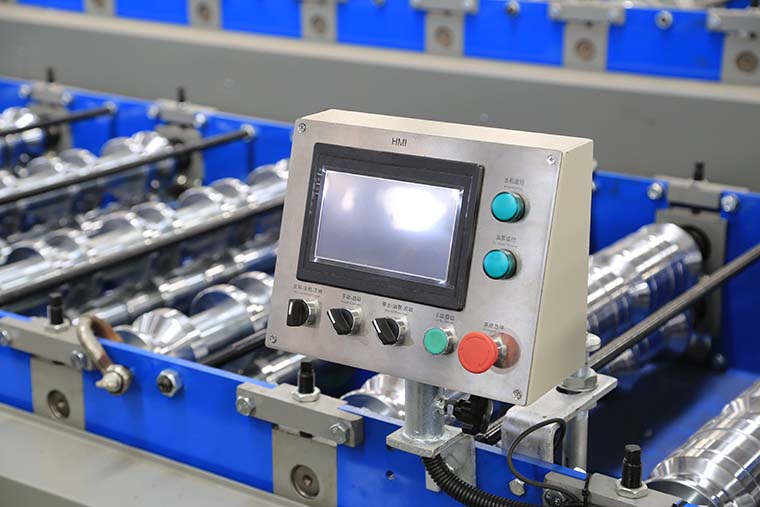

        4) YX24-840屋顶面板机触摸屏

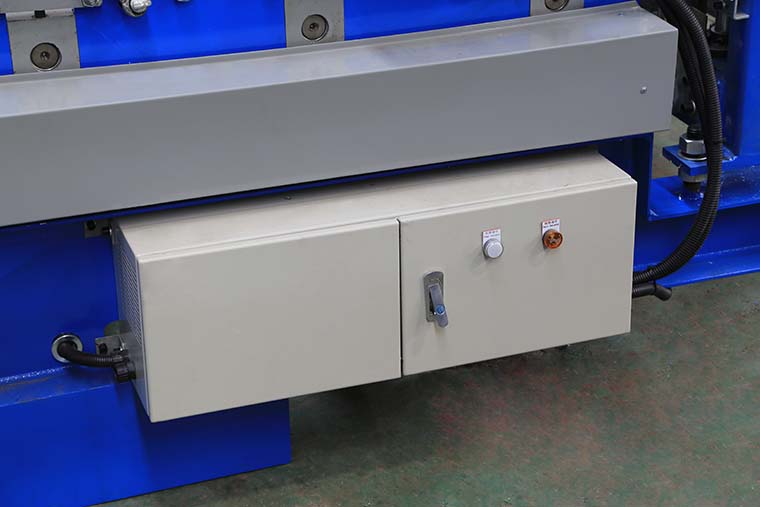

        5) YX24-840屋顶面板机控制柜

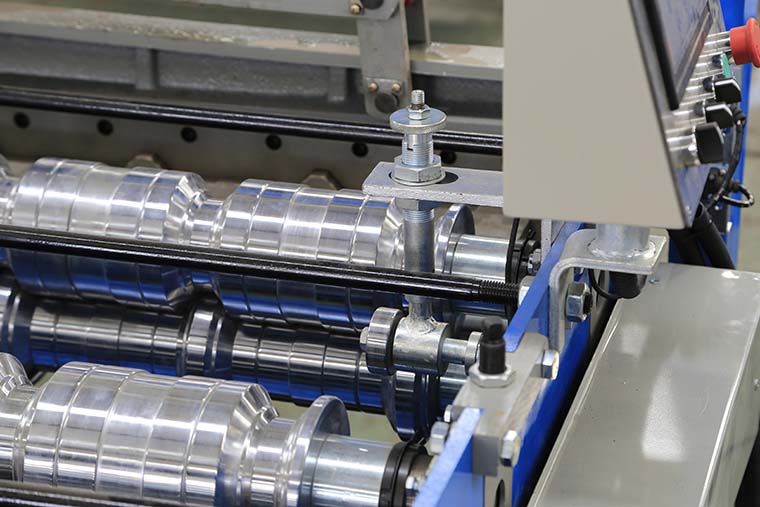

        6) YX24-840屋顶面板机编码

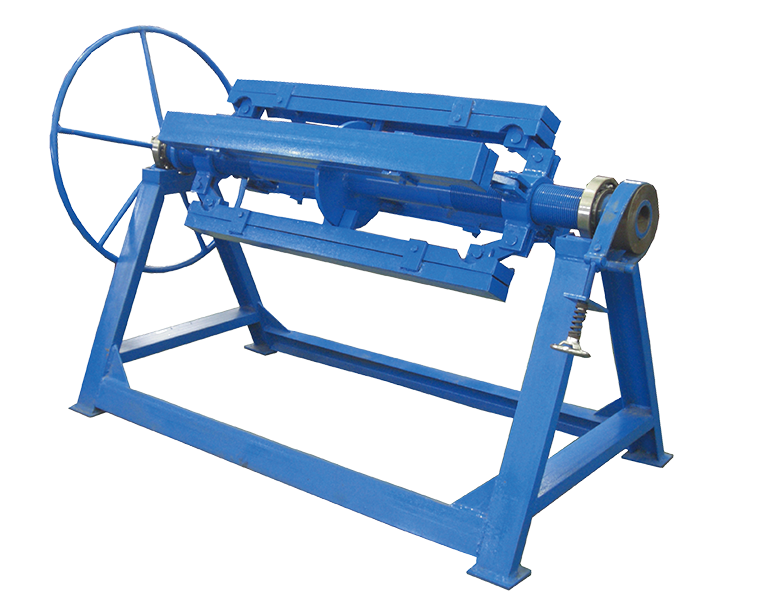

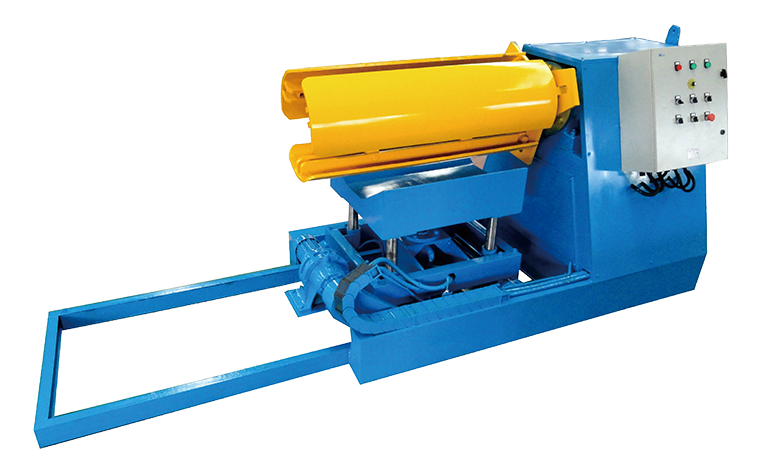

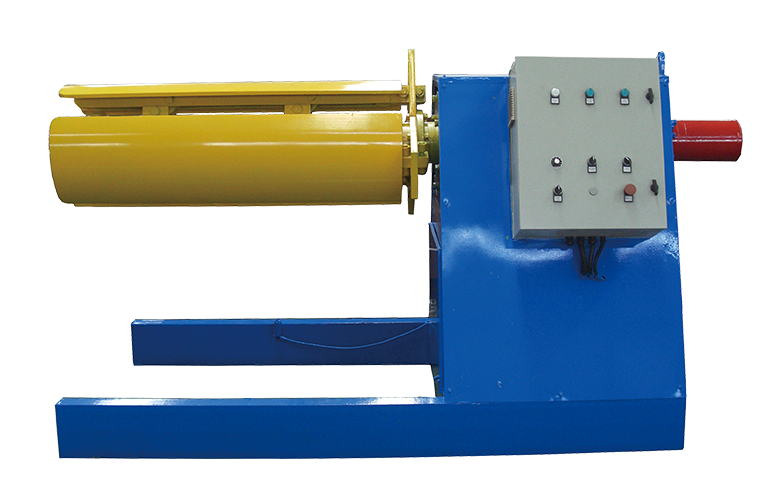

YX24-840屋顶面板机decoiler

ManualDecoiler：一组

非动力，手动控制钢线圈内孔收缩并停止

最大限度。

进食宽度：1200mm，线圈ID范围508mm±30mm

6)    容量：5-9吨

配备6吨液压脱油器

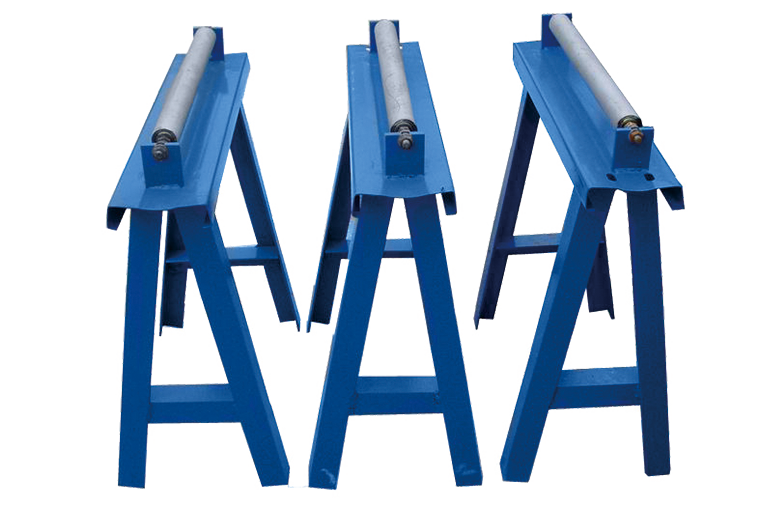

YX24-840屋顶面板机出口架

无动力，一个单位

YX24-840屋顶面板卷成型机的其他细节

适用于厚度为0.3-0.8mm的材料

制造的轴由45＃，主轴直径=φ75mm，精密加工

电机驾驶，齿轮链传输，形成14个步骤。

主电动机= 3.7kW，频率控制。

形成速度约12-15m/min

PLC控制系统（触摸屏装：德国Schneider Electric/Taiwan Weinview，

逆变器品牌：芬兰VOCAN/台湾三角洲/alpha，编码器品牌：日本Koyo/Omron）

结合：PLC，逆变器，触摸屏，编码器等

剪切长度≤±2 mm

控制电压24V

用户的手册英语

屋顶面板成型机的售后服务

1. Purlin屋顶面板卷成型机的保修

是客户接收机器的一年。

在一年之内，我们将免费将替换零件免费提供给客户。

2.我们为机器一生提供技术支持。

3.我们可以派我们的技术人员以额外的费用安装和培训客户工厂的工人。

贸易条款

1.最小订单数量（MOQ）：1件

2.交货时间：大约30个工作日

3.加载港：Xiamen港

4.付款类型：通过T/T或l/c
